、上海、杭州
、紹興
、寧坡）公司的競爭中，最終由我公司一舉中標。
一
、項目概況：
項目名稱：北京飯店二期霞公府地暖項目
項目地址：北京
紫禁城內王府井大街
地暖面積：酒店出售樓房的地暖施工 3.5萬平米
施工時間：2009年——2013
項目施工：北京紅塔設備安裝有限公司

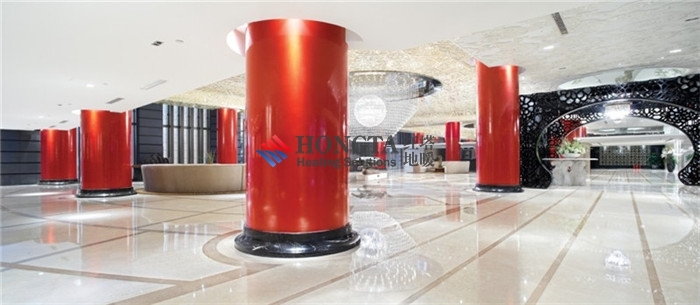

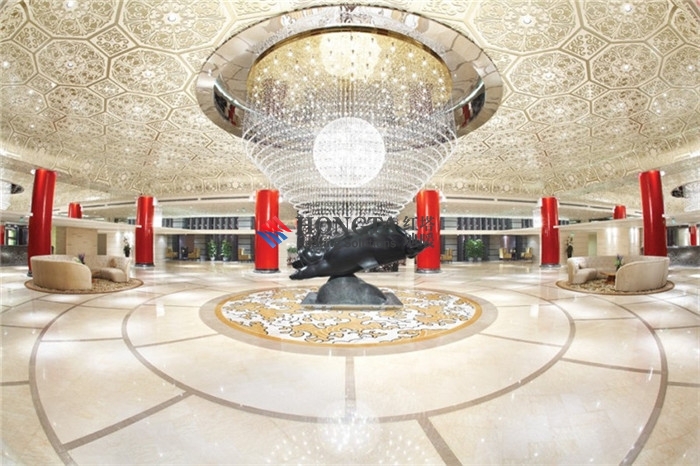

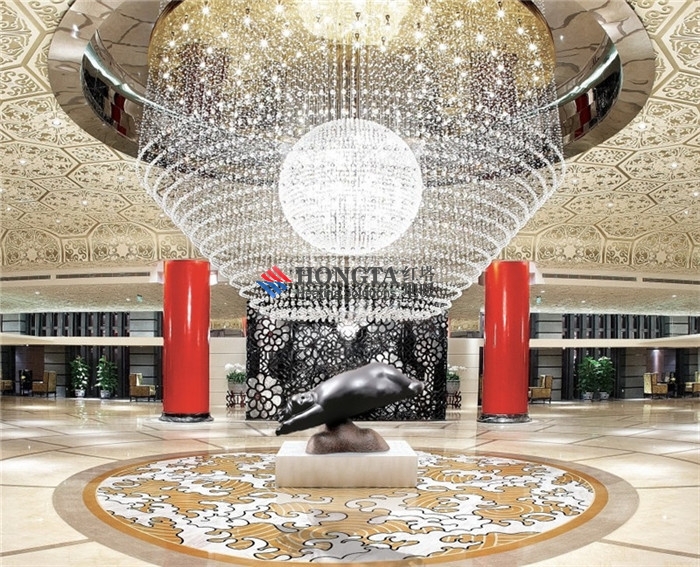

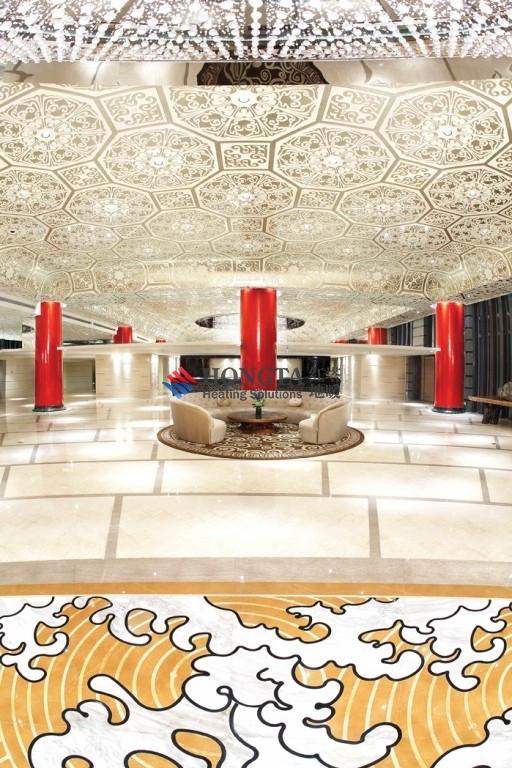

酒店大樓：

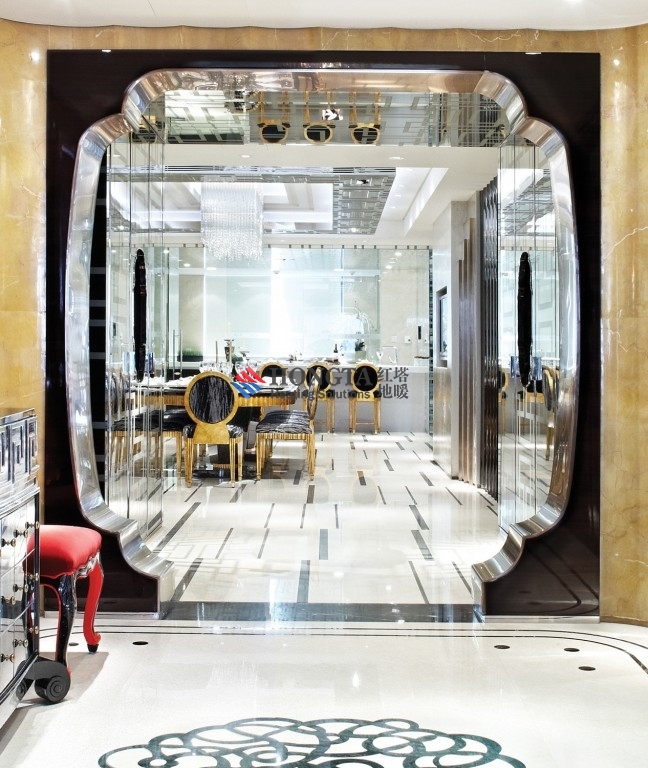

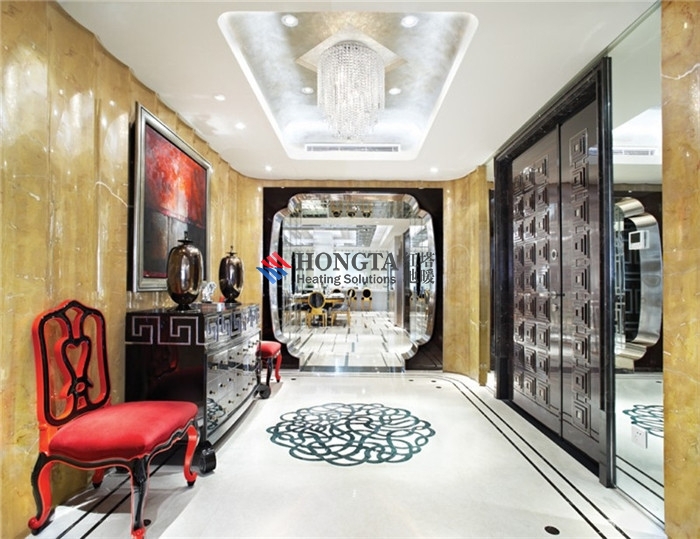

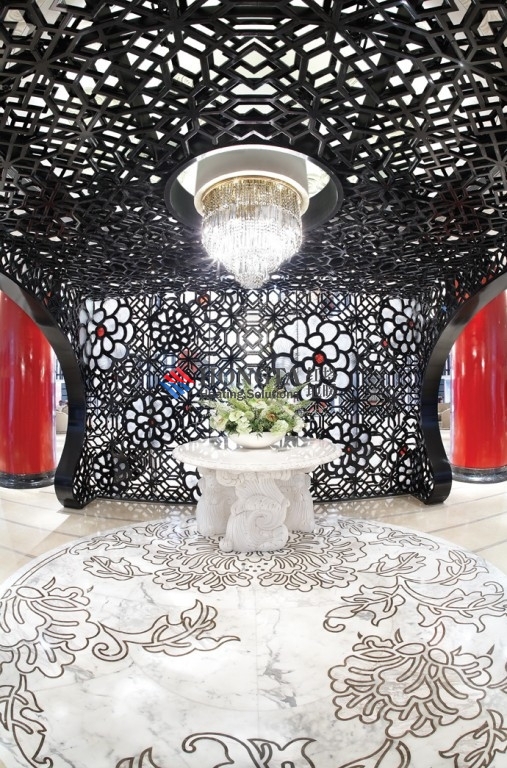

酒店入口：

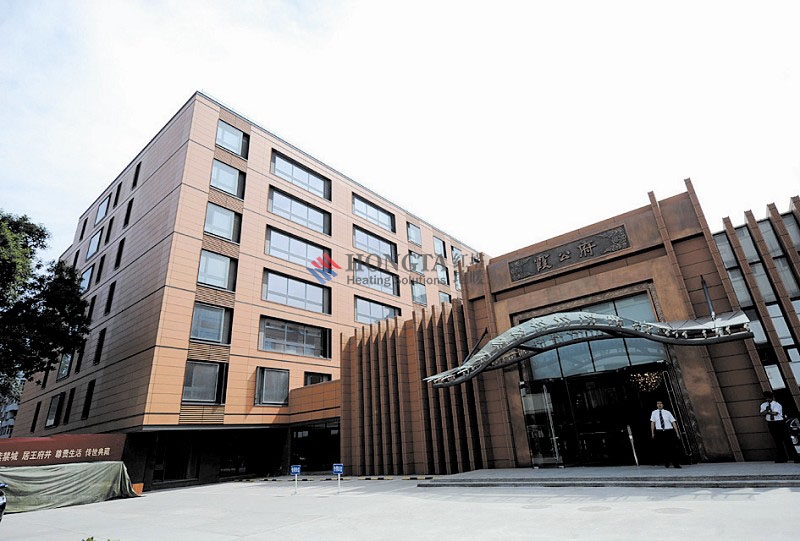

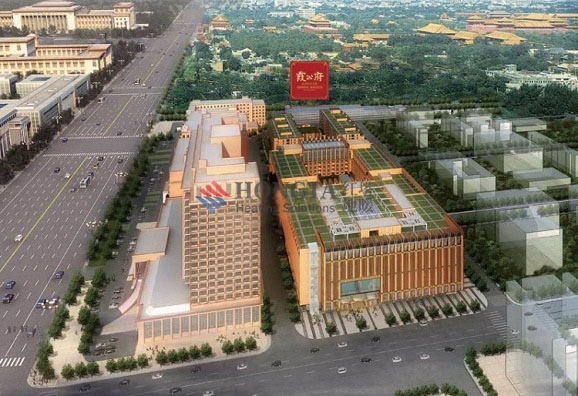

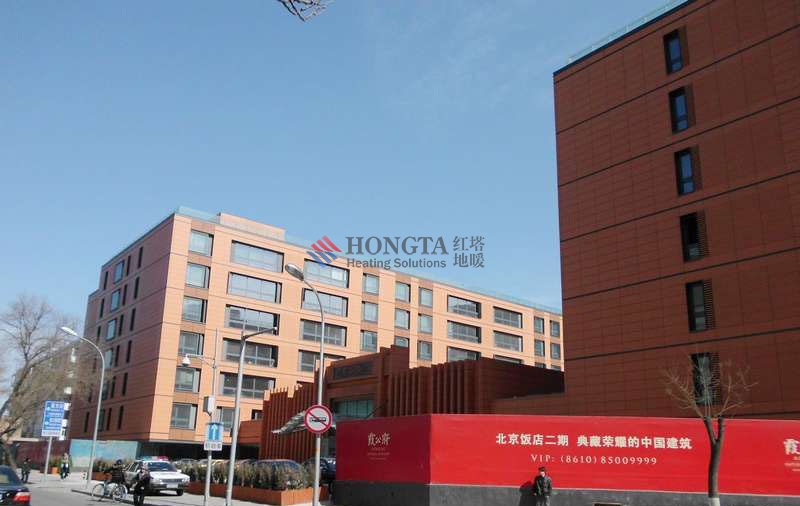

酒店外觀：
二
、設計依據：
1、《采暖通風與空氣調節設計規范》GB50019-2003
2
、《建筑設計防火規范》GB50016-2006
3
、《公共建筑節能設計標準》GB5819-2005
4、《通風與空間工程施工質量驗收規范》GB50243-2002
5
、《地面輻射供暖技術規程》JGJ142-2004
6、《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
三
、設計要求：
1
、施工方設計地暖系統時充分考慮中間為開敞區域的實際情況，使室內溫度均衡
，并能達到18-22度的要求。
2
、集分水器統一在安裝空調機房內
。不得設計安裝在大廳過道等部位
。
3
、熱源設備采用天然氣鍋爐，鍋爐與總回水管均由甲方負責
。我公司提供地暖鋪設設計圖紙
、總循環管安裝設計圖
、地暖配件檢測報告
、樣品、總管循環流量數據
、總需求熱量數據要求，便于甲方安裝公司安裝與鍋爐及水泵配置
。
四
、設計施工圖紙：
1、北京飯店娛樂功能簡介：霞公府休閑會所地暖項目有餐飲服務區
，餐廳內設有：前臺服務、廚房
、水景
、觀光電梯、舞臺
、自助區、燒烤
、特色小吃
、特色餐廳等功能，是集休閑與一體的高檔餐飲服務
。（詳見平面布置圖）
。
2、地暖設計圖：
3
、循環管道設計圖：
4、集分水器結構配置詳圖：
五
、地暖材配置：
1
、集分水器 ——進口德國“oubonuo”品牌。
2
、加 熱地暖 管 ——德國“oubonuo” PEX系列 16*2.2 阻氧管。
(報送檢測報告
、進口證明文件
、原產地證明文件等)
3、保 溫 板 ——“oubonuo”XPS板密度≥38 規格：20mm×600mm×2000MM
，
(報送檢測報告)
4、反 射 膜 ——“紅塔品牌”80克
。(報送檢測報告)
5
、鋼 絲 網 —— 規格：150mm×150mm×0.8mm
6
、卡 釘 —— 紅塔牌
7
、橡塑保溫管 —— 20mm×16mm×2000mm
六、安裝：
安裝材料進場時間
，施工中所需要的材料一次到位。
1
、下圖是安裝現場西向東拍攝：
2
、下圖是安裝現場東向西拍攝：
6、下圖是“曼瑞德分水器”定位安裝：
7
、保溫層鋪設還是按照我公司一向要求的方法施工。分區域從西面開始
，施工流程操作如下：
地面整理 — 防潮膜（上膠固定）— XPS切條（60mm）粘帖墻腳邊隔熱處理 — 交叉縫隙鋪設保溫板（上膠固定）— 板縫封口 — 伸縮縫安裝（用XPS切60mm安裝）— 反射膜（上膠固定）
。
8、下圖是基礎層完成：
9
、加熱管鋪設：
加熱管路的鋪設完全按圖施工.鋪設時間緊晚上加班。
下圖是西側加熱管鋪設完成：
10
、伸縮縫布置：
大面積安裝地暖加熱管時
，伸縮縫必不可少。本案中設有多條伸縮縫
。東西方向設有4條。南北方向設有10條
。伸縮縫采用XPS切條60mm嵌入式安裝
，與地面保溫層垂直連接固定。
11
、鋼絲網片鋪設：
加熱管間距：
12、各個分水器加熱管的連接：
13
、下圖是已完成鋪設的中間區域：
（面積太大了從5樓向下拍攝的）
，看到的都是密密麻麻的加熱管.
14
、管路保壓作業：
完成加熱管鋪設后
，時間已經是9月13日了。從9月5日起
，工人們每天工作到夜里11點
，在短短的時間里
，員工的雙手從水泡到變成老繭
，幸苦了，向他們致敬
。
全面鋪設完成，驗收后就可以澆筑了
。
七
、澆筑：
1、西面開始澆筑混凝土：
混凝土填充澆筑用了45天時間全部完成（由甲方組織人員澆筑）
。
這45天里我們公司監工人員也輪候值班看護，時刻關注各個分水器壓力表的情況
，時刻提醒澆筑工人施工注意事項
，這項工作不得馬虎。
八、5星期后：
地面大理石鋪設了
。我們監管也就到此結束。
補充：
安裝在地下層的天然氣鍋爐圖片：
