產品說明
地源熱泵系統是真正意義上的綠色環保節能的系統。它通過充分利用蘊藏于地球土壤中或江河湖海中的巨大能量，來實現對建筑物的供暖和制冷，因?yàn)樗玫氖谴笞匀豢稍偕拿赓M(fèi)能源
，因此其具有顯著的環保、節能的效果
。地源熱泵空調系統是目前可以利用的對環境最友好和最有效的供冷和供暖空調系統
。它比空氣熱泵空調系統節能40%以上，比電采暖節能70%以上
，比燃?xì)鉅t效率提高48%以上
，而所需的制冷劑比普通熱泵空調減少50%以上，地源熱泵空調系統70%以上的能量是從大地中獲得的可再生能源
。有些品牌的機組還具有三聯供技術（供冷、供熱
、供熱水）
，更是進一步實現了業界最高效的能源綜合利用。

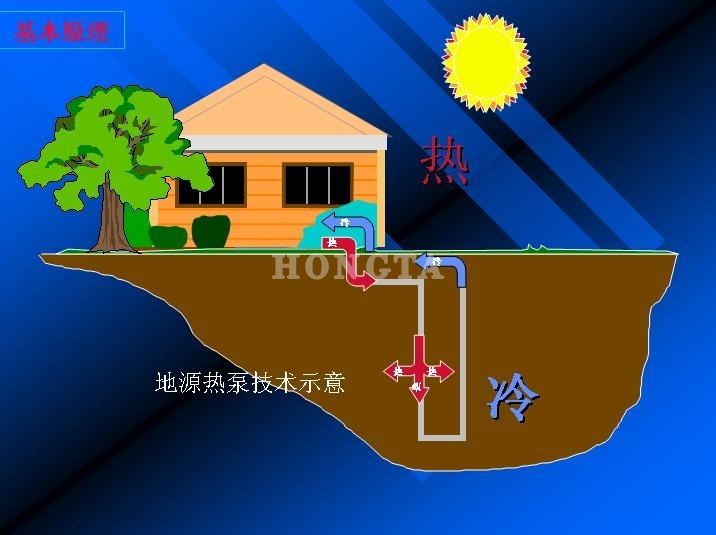

系統原理
地源熱泵系統是一種由雙管路水系統連接起建筑物中的所有地源熱泵機組而構成的封閉環路的紅塔空調系統
。一定深度以下的地下土壤溫度會全年恒定在13℃-20℃之間
。利用地球所儲藏的太陽能資源作為冷熱源
，進行能量轉換的供暖制冷空調系統，地下常溫土壤或地下水溫度相對穩定的特性
。
冬季：當機組在制熱模式時
，就從土壤/水中吸收熱量，通過壓縮機和熱交換器把大地的熱量集中
，并以較高的溫度釋放到室內
。
夏季：當機組在制冷模式時，就從土壤/水中提取冷量，通過壓縮機和熱交換器把大地的熱量集中
，并入室內，同時將室內的熱量排放到土壤/水中
，達到空調的目的
。

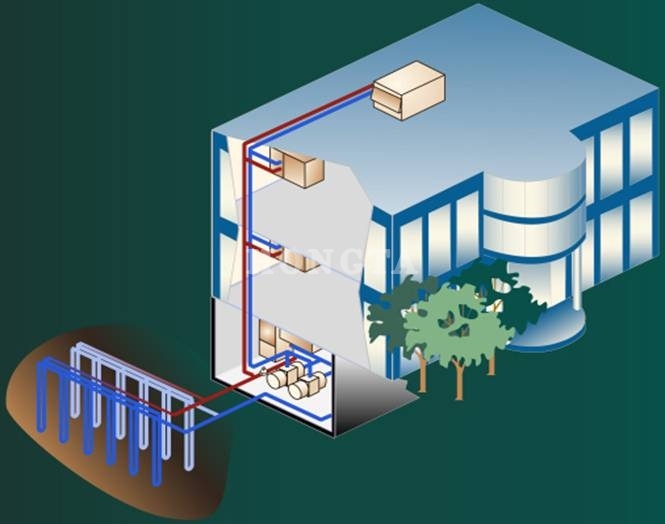

系統組成
地源熱泵空調系統主要包含地源熱泵主機、風機盤管和地下埋管。主機是一種水冷式的供冷/供熱機組
。機組由封閉式壓縮機、同軸套管式（或板式）水/制冷劑熱交換器
、熱力膨脹閥（或毛細膨脹管）
、四通換向閥、空氣側盤管
、風機
、空氣過濾器、安全控制等所組成
。機組本身帶有一套可逆的制冷/制熱裝置
，是一種可直接用于供冷/供熱的熱泵空調機組。地埋管是埋在地下的部分
。不同的地埋管并聯連接
，再通過不同的集管接入熱泵主機。
系統特點
傳統熱泵空調從空氣中提取冷熱量面臨一個矛盾：天氣越熱，空氣就越熱
，從空氣中提取冷量就越困難；同理
，天氣越冷
，從空氣中提取熱量就越困難。所以
，天越熱
，空調制冷效果越差；天越冷
，空調制熱效果越差
，越費電
。
地源熱泵是從大地里提取冷熱量。由于大地吸收了47%的太陽能 ，所以較深的地層能常年保持恒定的地溫
，它遠高于冬季的室外溫度，又低于夏季的室外溫度
，因此地源熱泵可克服空氣源熱泵的技術障礙
，且效率大大提高。
●高效：機組利用大地的可再生能源在大地和室內之間轉移能量，從而實現用1kw的電力提供4～5kw的冷量或熱量
。地下土壤的溫度常年基本恒定，所以本系統的制冷制熱不受環境溫度變化的影響
，并且制熱時無化霜所導致的熱量衰減
，因此運行費用較低。
●節能：夏季制冷時，系統較之常規系統可以為住宅節約40%～50%的能耗
，冬季制熱時更可節約高達70%的能耗。
●環保：地源熱泵系統在運行中無需燃燒，因此不會產生有毒氣體
，也不會發生爆炸，大大降低了溫室氣體的排放來減輕溫室效應
，有利于創造綠色環保的環境
。
●耐用：地源熱泵系統運行工況要比常規系統好，因而減少維護，系統安裝在室內
，不暴露在風雨中，也可免遭損壞
，更加可靠
，延長壽命；機組壽命均在20年以上
，地下埋管選用聚乙烯和聚丙烯塑料管
，壽命可達50年。

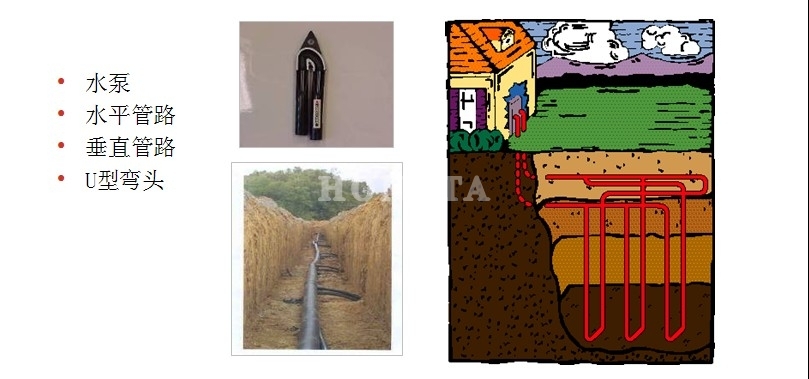

地下埋管組成部分

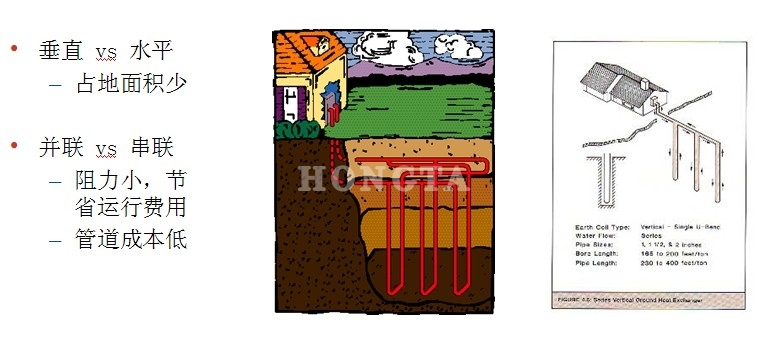

垂直管理
、并聯

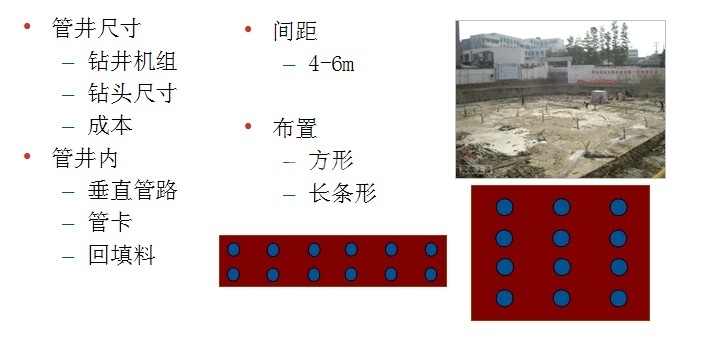

管井

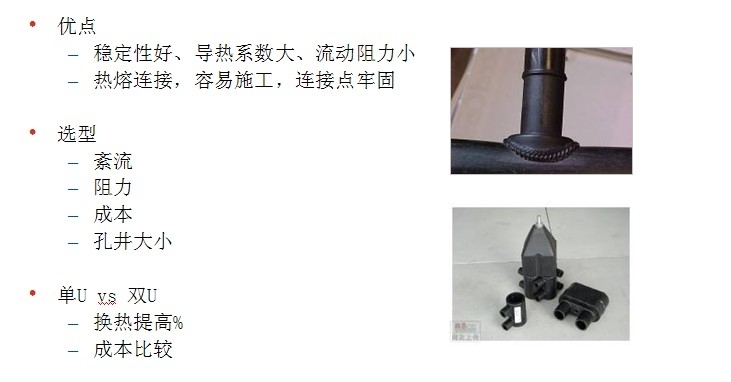

管材

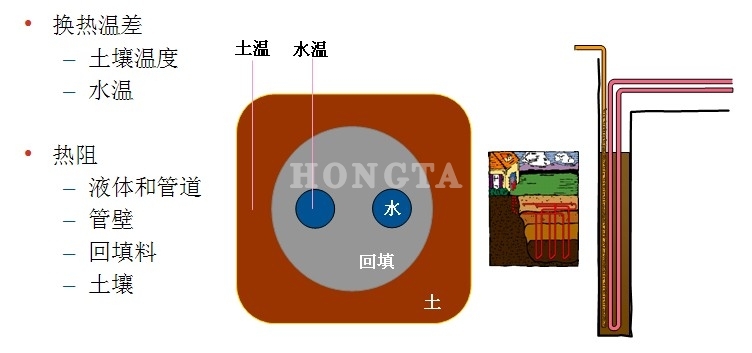

換熱原理

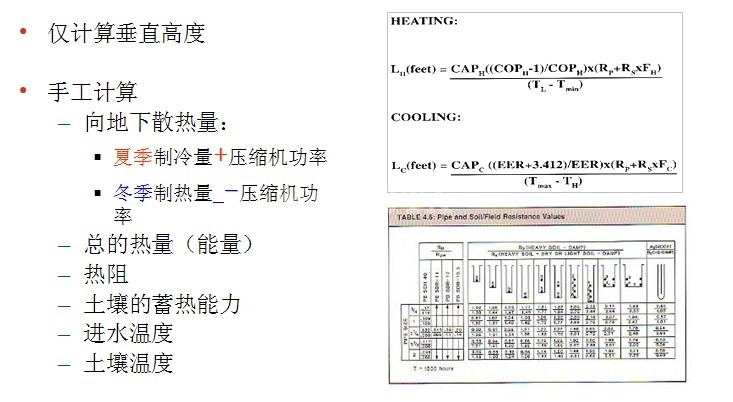

管路長度計算

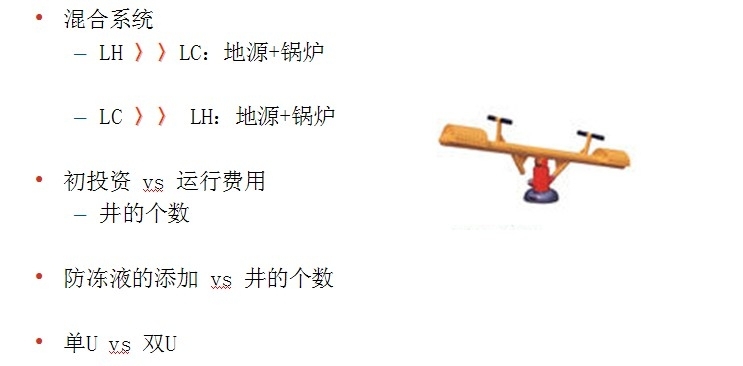

權衡取舍

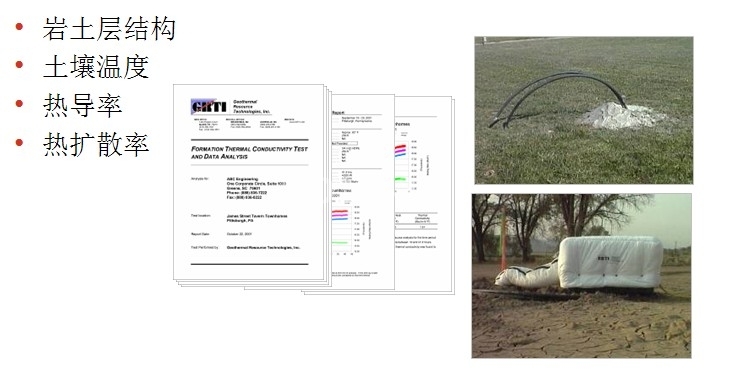

土壤熱物性測試
管路位置

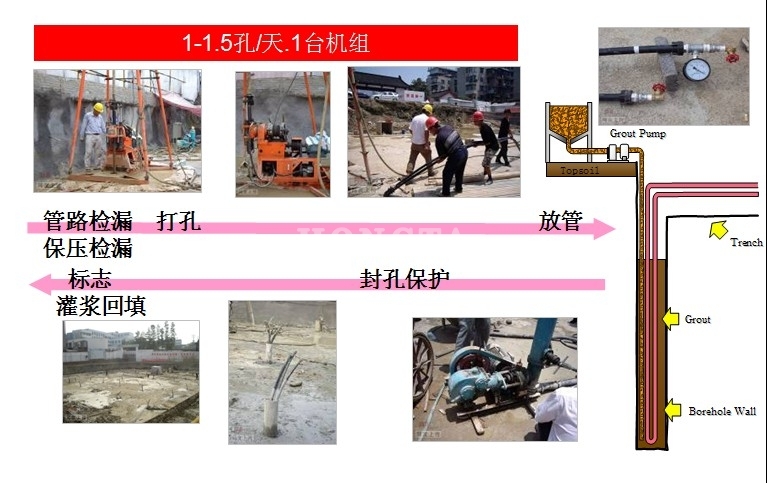

安裝施工

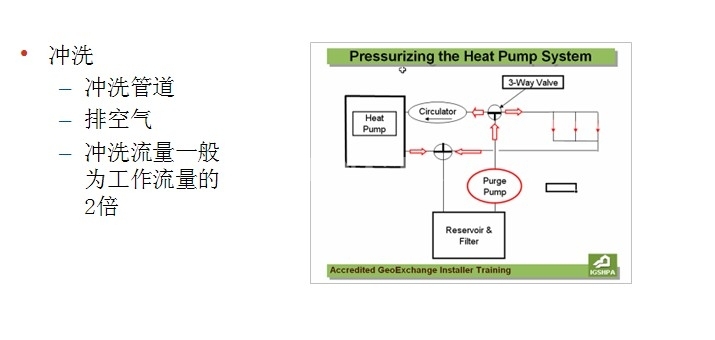

沖洗

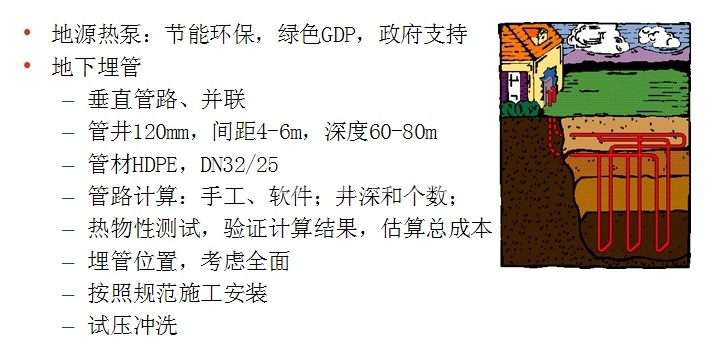

總結

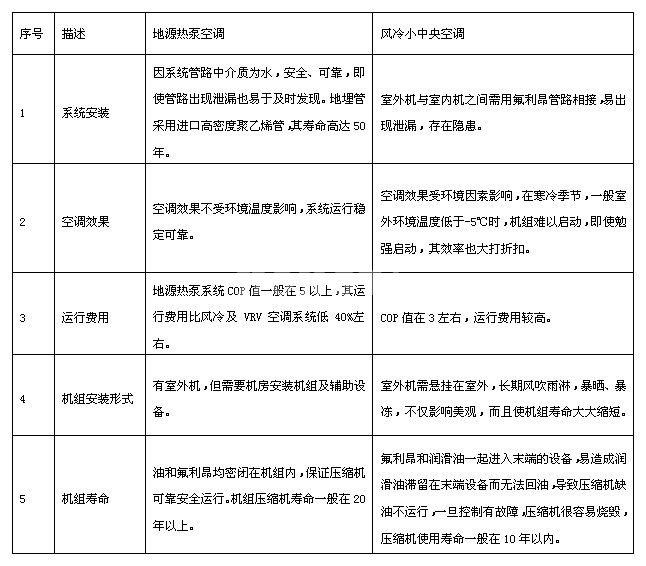

地源熱泵和風冷小紅塔空調機組比較表

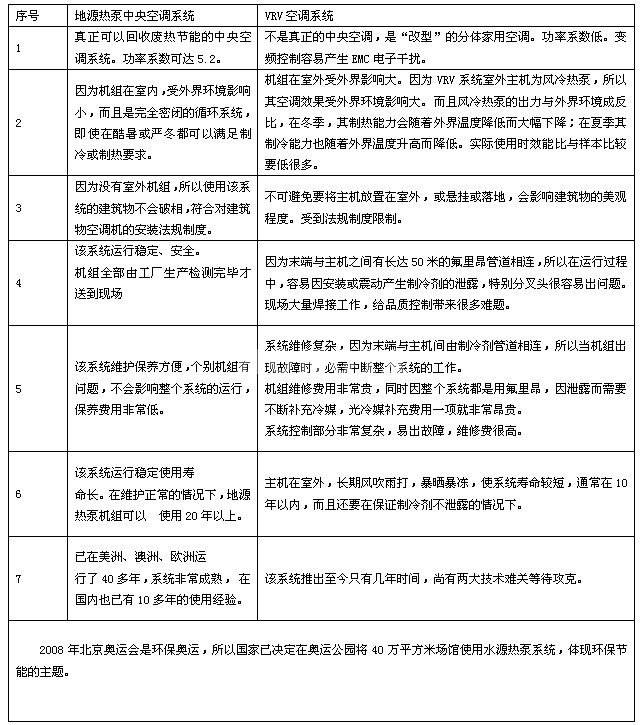

地源熱泵和VRV空調機組比較表
